从按下电源键到打开软件，把硬件供电、固件初始化、系统加载、CPU 调度和 GPU 渲染放到同一条流程中理解。

CPU SocketVRM ZoneDDR ChannelPCIe Lane

一台 PC 是供电、时钟和总线共同跑起来的机器

开机并不是“CPU 开始工作”这么简单。电源先稳定，主板释放复位，固件接管硬件，内存完成训练，存储把系统送入 RAM，GPU 才能把结果变成画面。

把部件关系、信号方向和时序放在一起看

这页不再只展示硬件名词，而是按“电从哪里来、指令从哪里取、数据在哪里流、画面怎么输出”的顺序，把 PC 变成可读的系统图。

供电时序

PSU 输出 12V/5V/3.3V，主板 VRM 再把 12V 转成 CPU、内存、芯片组需要的低压。

固件接管

UEFI 从 Flash 中启动，完成自检、内存训练、PCIe 枚举和启动设备选择。

数据流动

SSD 把系统和程序读入 RAM，CPU 调度任务，GPU 接收命令并把帧输出到显示器。

Hardware Atlas

每个部件都放到真实硬件照片里理解

这组卡片不是装饰图，而是把照片、作用、信号类型、连接对象和常见误区叠在一起。新手看到 CPU、内存、SSD、显卡、电源时，应该能立刻建立“它长什么样、传什么信号、卡在哪里”的画面。

取指 / 译码 / 执行

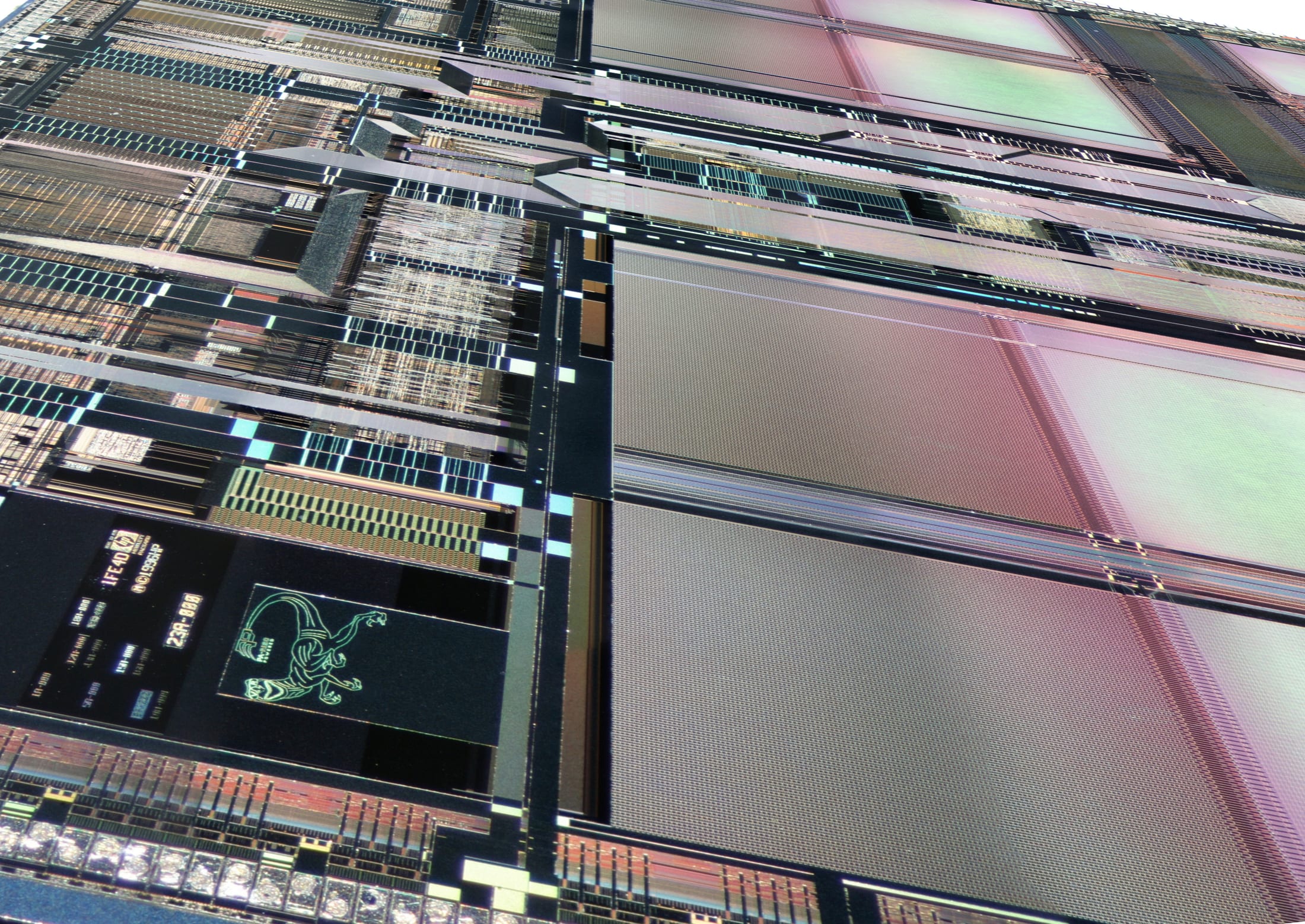

CPU

执行指令、调度任务并驱动整机的中央处理单元。

作用

负责取指、译码、执行与访存控制，是系统运算与调度中心。

参数

核心数与线程数
主频 / 加速频率
缓存容量
TDP / 功耗

信号

指令、地址、数据、控制信号

连接路径

主板 / 内存 / 显卡 / 存储

常见误区

CPU 快不等于整机一定快，内存、散热和供电也会限制它。

供电 / 插槽 / 高速互连

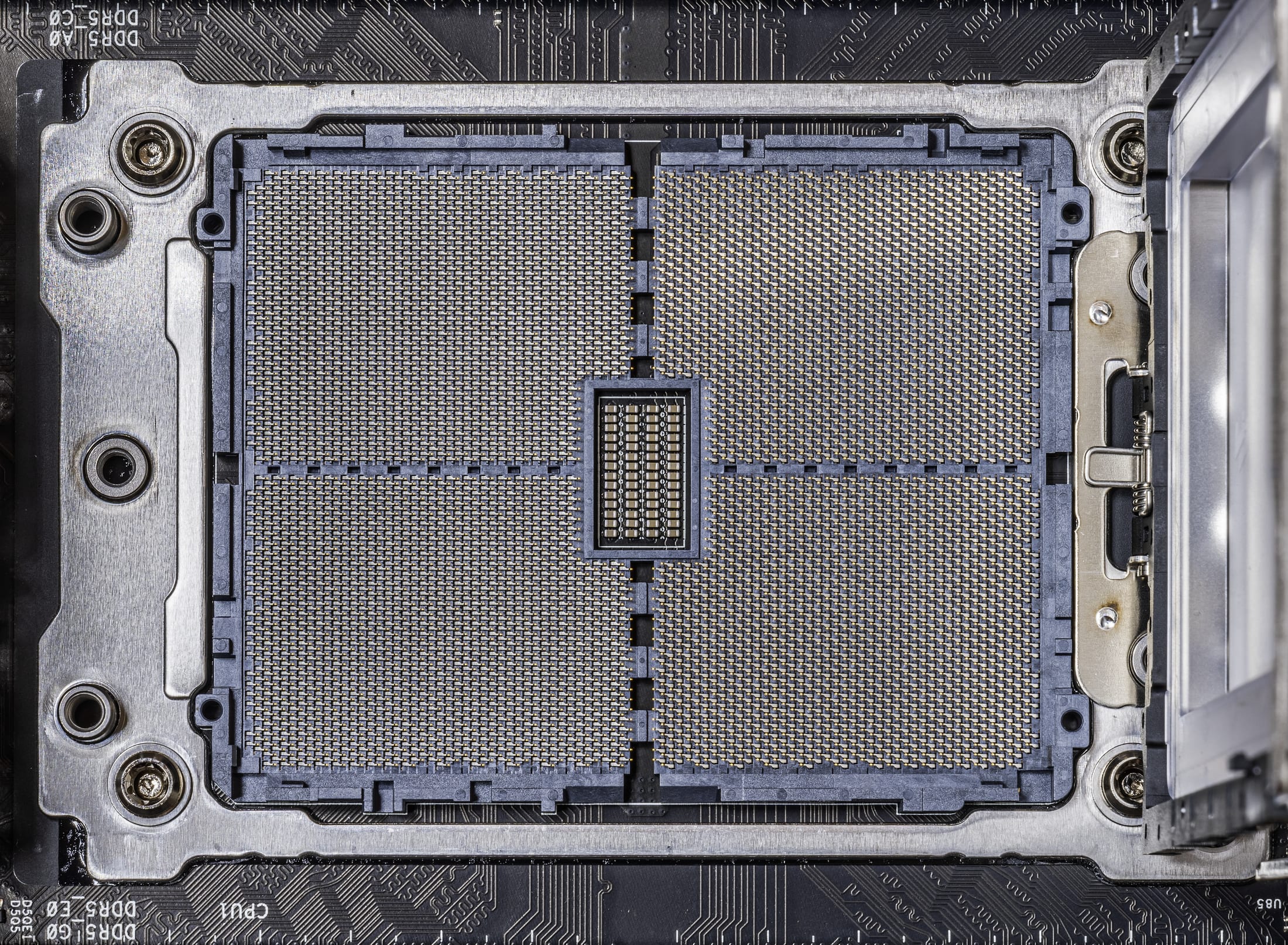

主板

承载供电、插槽、总线和固件，是整机互连底座。

作用

为 CPU、内存、显卡、存储和外设提供连接、电源与管理能力。

参数

芯片组
供电相数
PCIe 代际
扩展接口数量

信号

PCIe、DDR、USB、时钟、复位

连接路径

CPU / RAM / SSD/HDD / GPU / BIOS/UEFI

常见误区

主板不只是“能插上就行”，VRM 和布线质量会影响稳定性。

运行时工作区

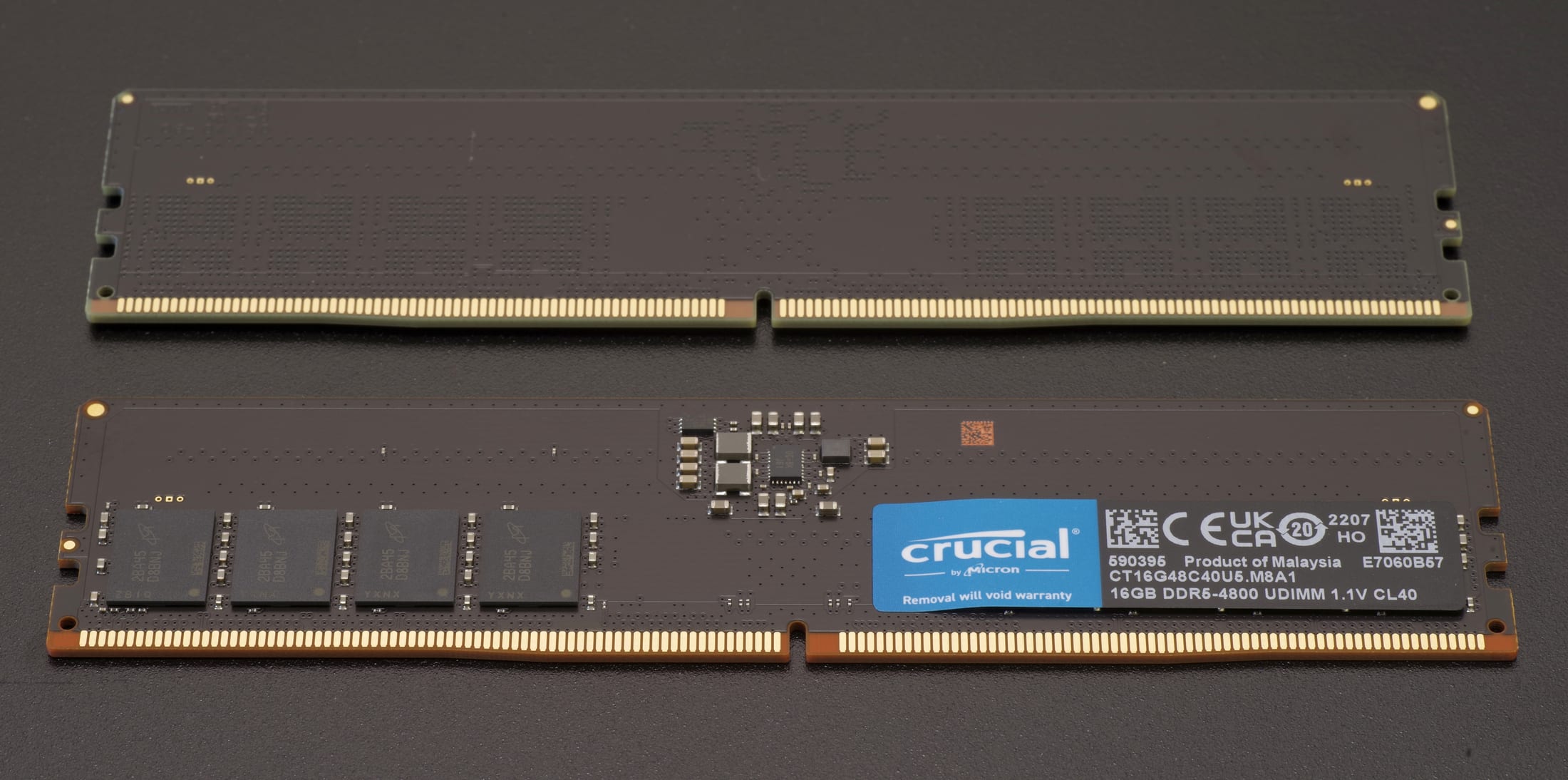

内存 RAM

负责程序运行时的高速临时存储。

作用

承接来自存储设备的程序数据，并被 CPU 与 GPU 快速访问。

参数

容量
频率
时序
通道数

信号

DDR 命令、地址、DQ、DQS

连接路径

CPU / 主板 / 存储

常见误区

容量解决能不能装下，频率和时序影响访问速度。

长期保存程序与文件

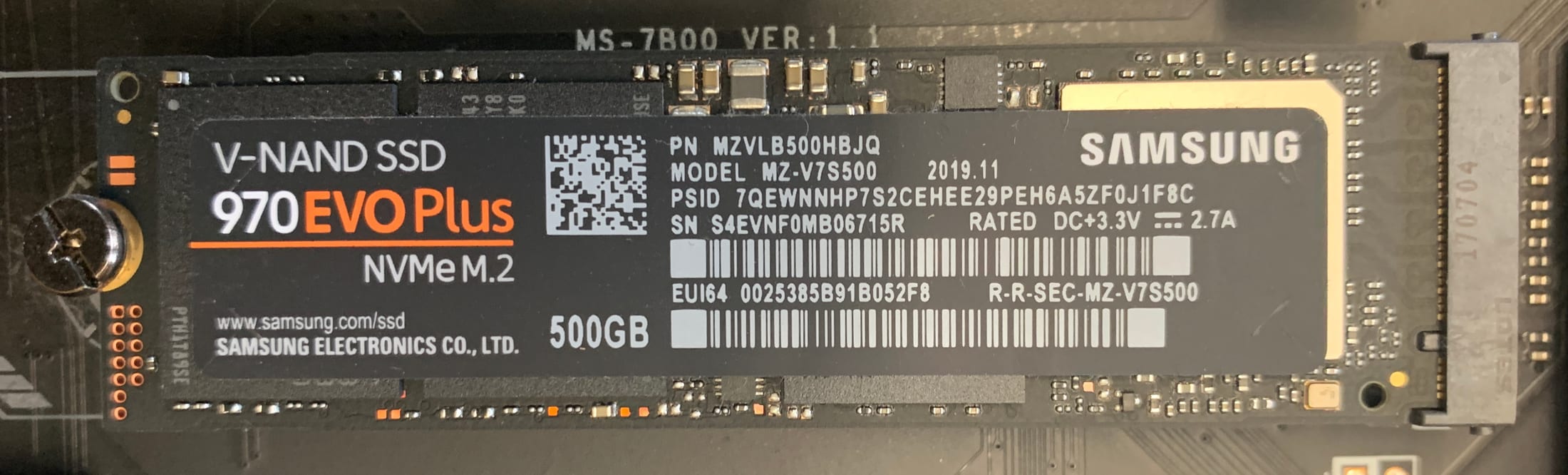

存储 SSD / HDD

保存操作系统、软件和用户文件，是冷数据的长期仓库。

作用

在开机和加载软件时向内存输送程序与资源数据。

参数

接口类型
顺序读写
随机性能
容量

信号

NVMe / SATA / SPI 数据流

连接路径

主板 / 内存 / 操作系统

常见误区

SSD 让加载更快，但不会直接替代 CPU/GPU 的计算能力。

并行渲染与计算

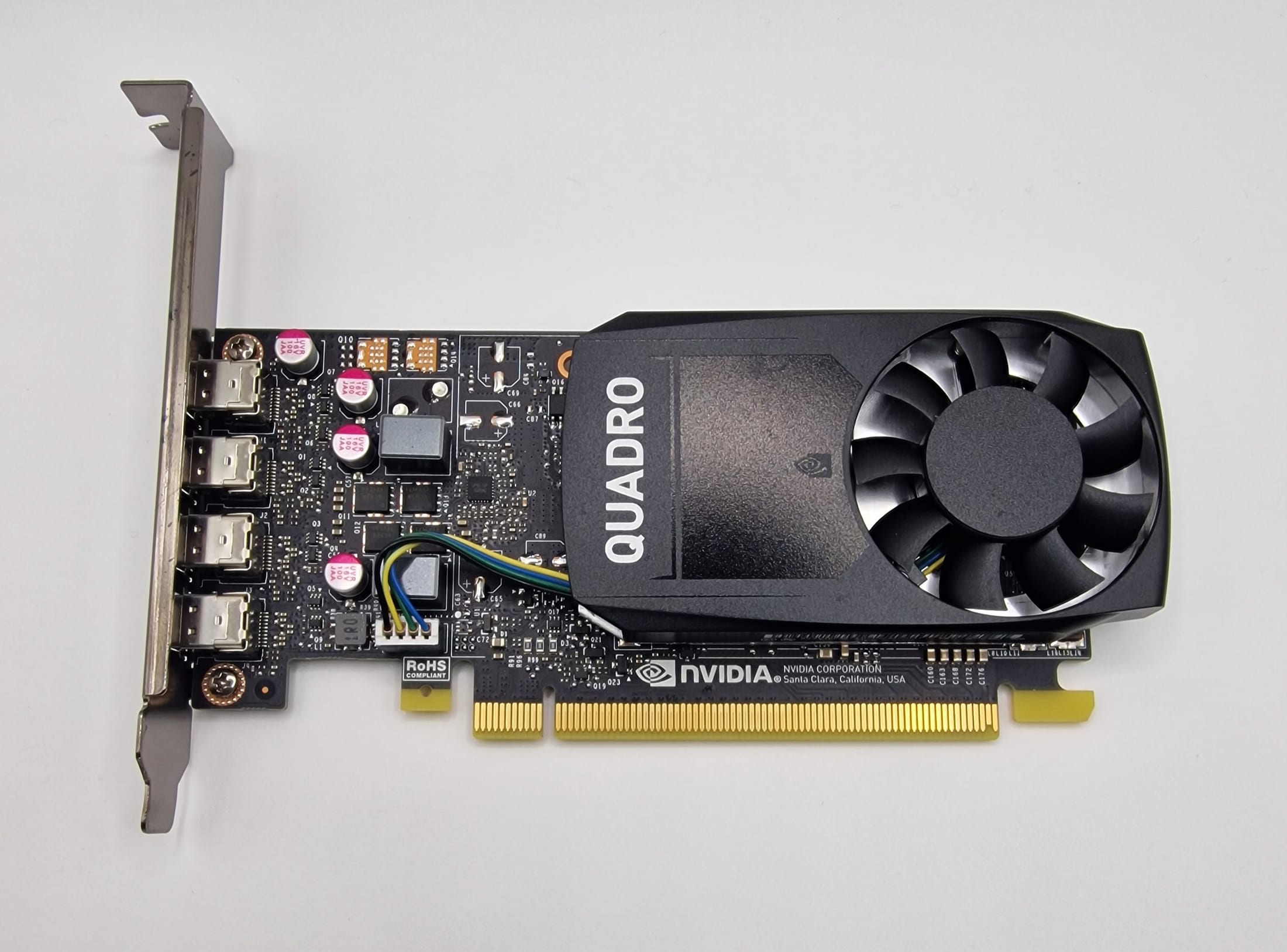

显卡 GPU

负责图形渲染、显示输出与并行计算任务。

作用

在图形密集或 AI 计算场景中承担主要并行运算。

参数

显存容量
显存带宽
功耗
视频输出接口

信号

PCIe 命令、显存数据、显示输出

连接路径

CPU / 主板 / 显示器 / 电源

常见误区

显卡强也要 CPU、显存容量、电源和散热配合。

多路电源转换

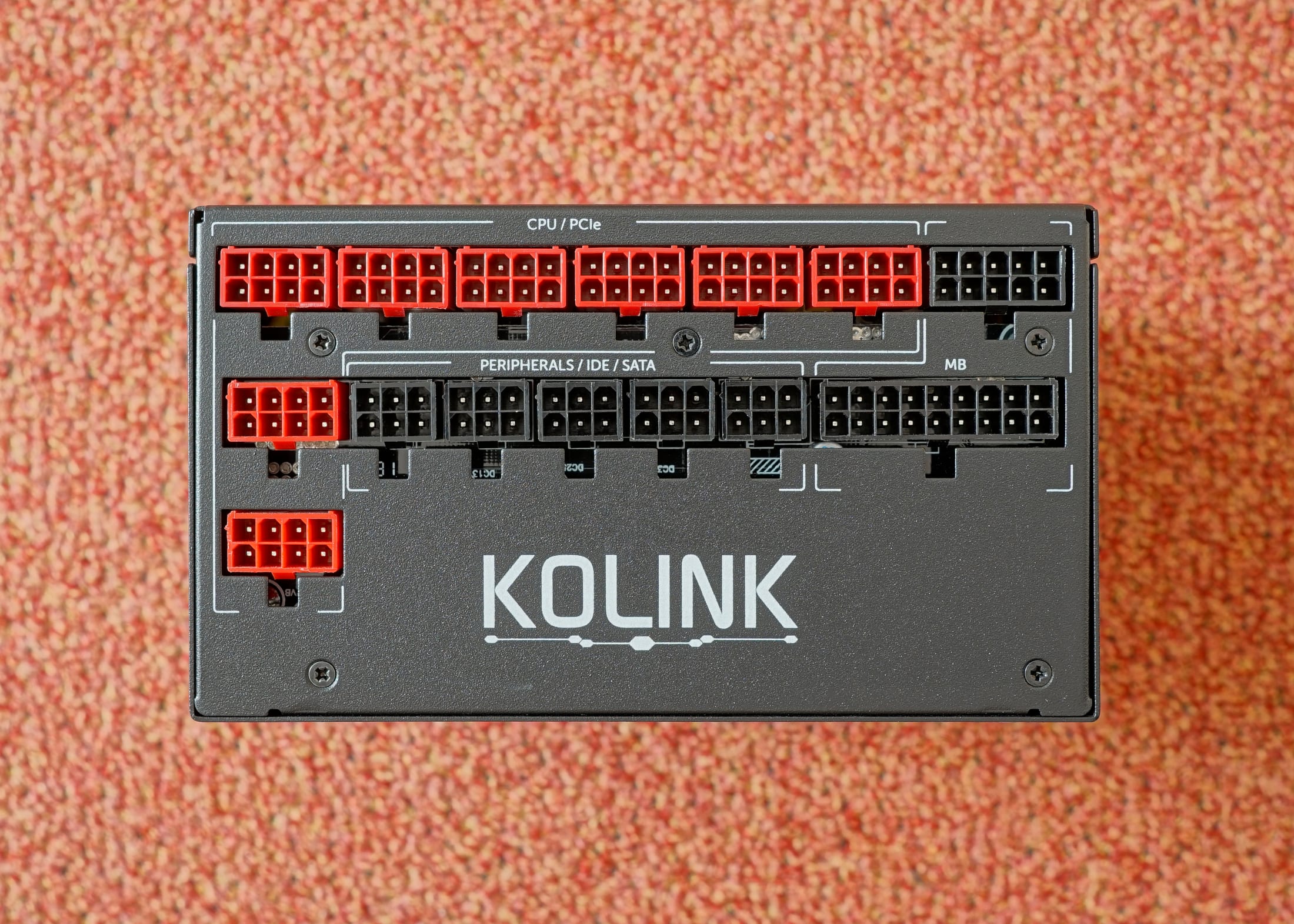

电源 PSU

提供稳定供电并承担保护机制。

作用

将交流电转换为主板、显卡、存储等所需的稳定直流电。

参数

额定功率
80 Plus 认证
供电接口
纹波控制

信号

12V、5V、3.3V、PWR_OK、PS_ON#

连接路径

主板 / CPU / GPU / 存储 / 散热系统

常见误区

额定瓦数只是第一步，纹波、保护和瞬态响应同样重要。

热量搬运系统

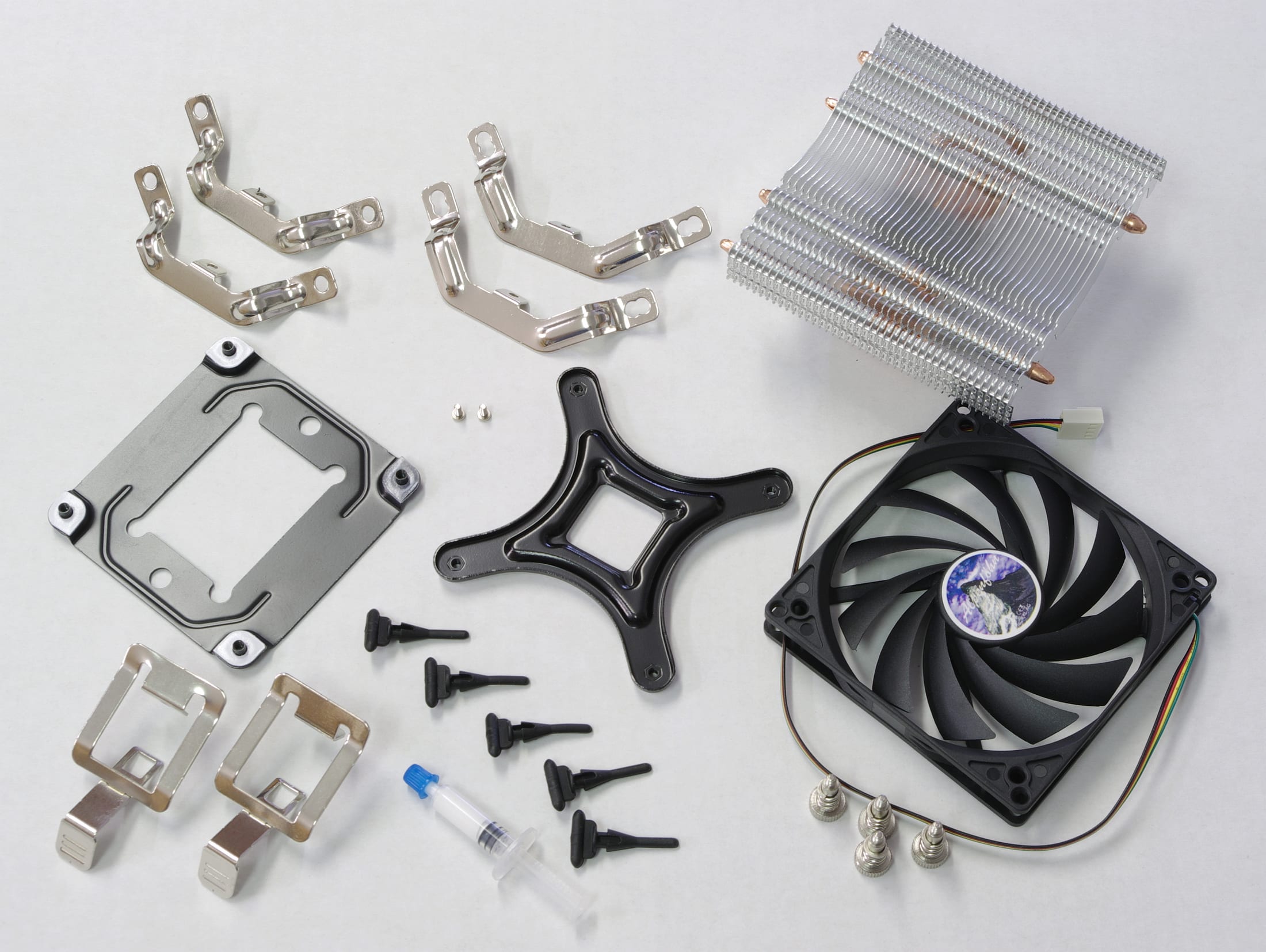

散热系统

控制 CPU、GPU 等部件温度，避免降频和不稳定。

作用

通过风冷、水冷或热管结构带走热量，保证高负载下性能持续。

参数

风量
噪声
热设计能力
兼容尺寸

信号

热阻、风量、转速、温度反馈

连接路径

CPU / GPU / 机箱 / 电源

常见误区

散热不是只看风扇数量，接触、风道和灰尘都会影响效果。

最早运行的固件

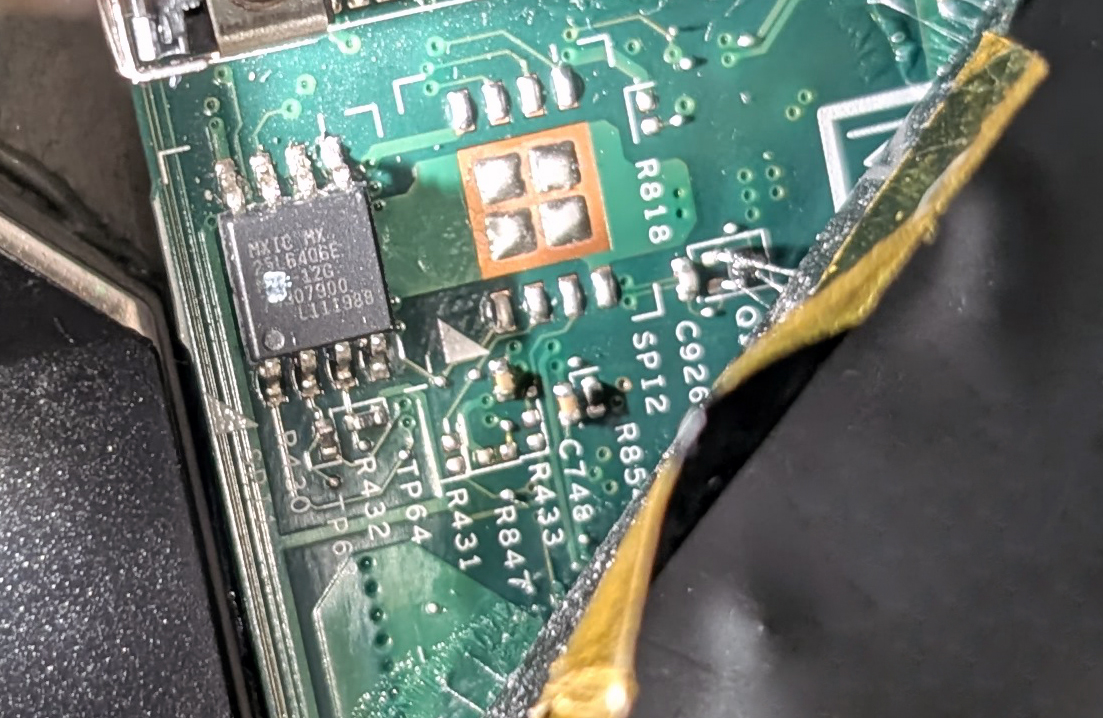

BIOS / UEFI

负责开机初始化和硬件自检的固件层。

作用

在系统启动最前期完成硬件枚举、自检与引导项选择。

参数

启动模式
硬件检测
固件版本
安全启动

信号

SPI Flash、POST、启动项、硬件初始化

连接路径

主板 / CPU / 内存 / 存储

常见误区

黑屏不一定是显卡坏，固件、内存训练和启动配置也可能卡住。

把帧缓冲变成画面

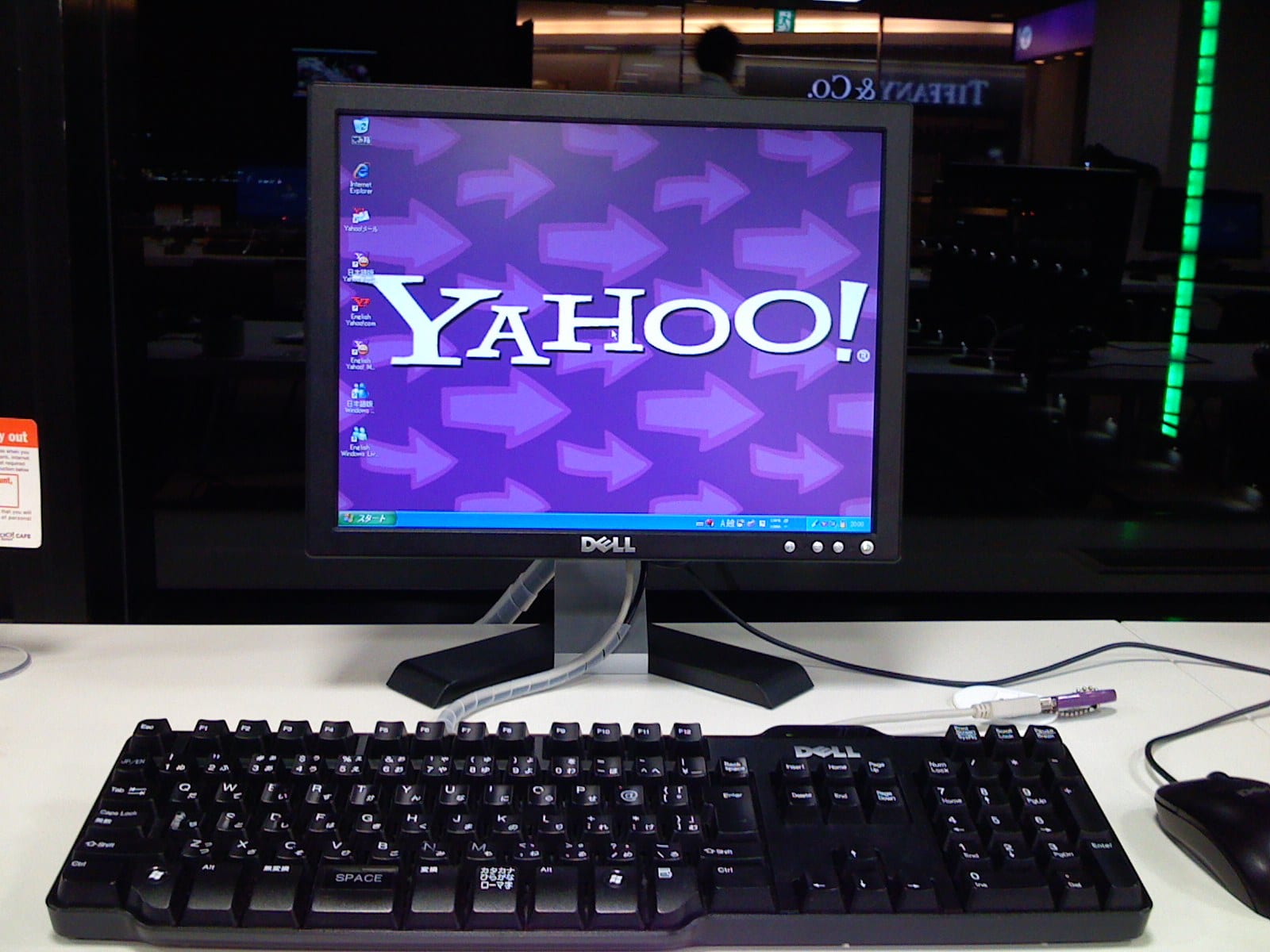

显示器

把 GPU 渲染结果转化为用户可见画面。

作用

承担最终视觉输出，是硬件工作成果的展示终点。

参数

分辨率
刷新率
色域
接口类型

信号

HDMI / DP、刷新率、色彩、像素时钟

连接路径

GPU

常见误区

显示器不是单纯“越大越好”，分辨率和刷新率也要和显卡匹配。

人和系统的入口

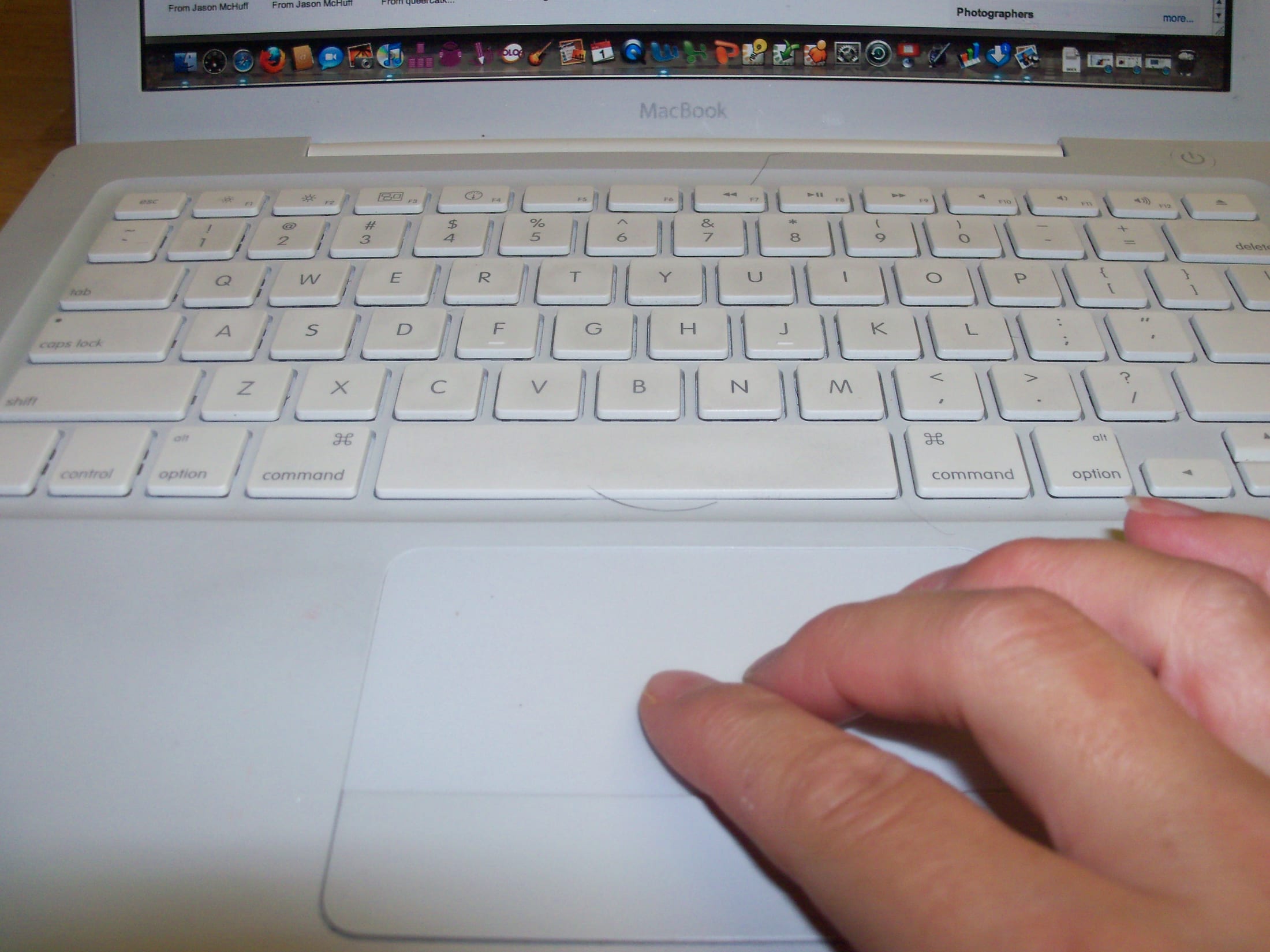

键盘 / 鼠标

负责把用户的输入信号送入操作系统与应用程序。

作用

形成交互入口，让软件逻辑与硬件系统产生反馈闭环。

参数

连接方式
轮询率
延迟
驱动支持

信号

USB HID、扫描矩阵、轮询率、驱动事件

连接路径

主板 / 操作系统 / 应用程序

常见误区

键鼠看似简单，延迟、驱动和接口异常也会影响体验。

Signal Timeline

开机流程

从供电、固件初始化到系统加载，把按下电源键之后发生的事情拆成清晰步骤。

电源供电

PSU 开始向主板、CPU 和显卡输出稳定电压。

psu→motherboard

主板上电与固件启动

主板拉起供电时序，BIOS / UEFI 开始执行初始化代码。

motherboard→bios

CPU 执行固件

CPU 从固件入口开始取指，检查内存和关键硬件状态。

bios→cpu

检测内存与存储

系统完成内存训练、枚举磁盘与引导设备。

cpu→ram

加载操作系统

引导程序从 SSD 读取系统核心文件，送入内存等待执行。

storage→ram

显示器输出画面

GPU 初始化输出通道，登录界面或桌面显示在屏幕上。

gpu→monitor

Signal Timeline

打开软件 / 游戏流程

从用户点击程序，到存储读取、内存暂存、CPU 调度、GPU 渲染和显示输出，串起完整数据流。

用户发起操作

键盘或鼠标输入让操作系统收到启动程序请求。

input→cpu

存储读取程序数据

系统把程序文件和资源从 SSD 拉取到内存。

storage→ram

CPU 调度与计算

CPU 完成逻辑处理、线程调度和资源分配。

ram→cpu

GPU 进行图形渲染

遇到图形任务时，CPU 提交命令给 GPU 完成渲染与输出。

cpu→gpu

显示与稳定运行

显示器呈现画面，同时电源和散热系统持续保障整机稳定。

gpu→monitor

实物图来源
