单片机 / MCU 图鉴

从一颗小小的 MCU 芯片出发，理解它如何被制造、如何被焊到 PCB 上、如何通过最小系统和外设变成真正能运行的电子产品。

MCU 是芯片，开发板只是它的练习场

选型时不要只看开发板长什么样，要先看芯片本体能提供多少计算、存储、接口、功耗和封装选择，再判断它是否适合你的项目。

CPU 核心Flash / SRAMGPIO / 外设

从芯片本体看到产品落地

把 MCU 放回完整链路：先看硅片和封装，再看最小系统、开发板、PCB 设计、焊接调试和真实应用。这样新手才不会停留在“买一块板子跑例程”的阶段。

芯片本体

真正的 MCU 是一颗封装芯片，内部通常包含 CPU 核心、Flash 程序存储器、SRAM 数据存储器、定时器、ADC、通信接口和 GPIO 控制逻辑。它负责执行程序、读取传感器、控制电机或灯光。

最小系统

让 MCU 能独立工作的基础电路叫最小系统，至少要有稳定电源、复位电路、下载调试接口，部分芯片还需要外部晶振和启动配置。最小系统稳定，后面的外设才有意义。

开发板

开发板不是 MCU 本身，而是把芯片、电源、USB 下载、排针、LED、按键和常用接口都接好的一块学习载体。它适合验证代码和理解外设，但最终产品通常会重新画自己的 PCB。

产品板

产品板会围绕真实需求重新设计尺寸、接口、供电、防护、成本和可靠性。比如一个温湿度节点只需要传感器、低功耗电源和无线模块，不一定需要开发板上的全部功能。

一颗 MCU 是怎样被制造出来的

新手不需要一开始掌握所有半导体工艺细节，但必须知道：MCU 不是凭空出现的黑色小方块，它经历了晶圆、光刻、刻蚀、互连、测试、切割和封装。理解这条链路，才能理解为什么芯片有封装、脚位、良率、温度等级和供应链差异。

STEP 01

晶圆准备

高纯度硅被拉成单晶硅棒，再切割、研磨、抛光成圆形晶圆。可以把晶圆理解成一张极其平整的底片，后面的所有晶体管、电阻、电容和金属连线都要在这张底片上逐层形成。

STEP 02

薄膜与氧化

晶圆表面会沉积或生长不同材料层，例如二氧化硅、氮化硅、多晶硅和金属层。这些材料像建筑里的墙、绝缘层和导线，为后续形成晶体管和互连网络做准备。

STEP 03

光刻曝光

光刻胶涂在晶圆上，掩膜版把电路图案投影到表面。被光照到的区域会发生化学变化，之后显影就能留下需要加工的图形。芯片制造的精细程度，很大程度体现在光刻图形能做到多小、多准。

STEP 04

刻蚀与注入

刻蚀会把没有保护的材料去掉，离子注入会改变硅局部区域的电学性质。晶体管的源极、漏极、沟道和阈值特性，都和这些步骤有关。对新手来说，先记住它在“塑造电流能不能通过的路径”。

STEP 05

金属互连

当大量晶体管形成后，还需要用多层金属线把它们连接起来，组成寄存器、总线、定时器、存储器和外设模块。芯片内部不是一团黑盒，而是一座纳米尺度的多层城市。

STEP 06

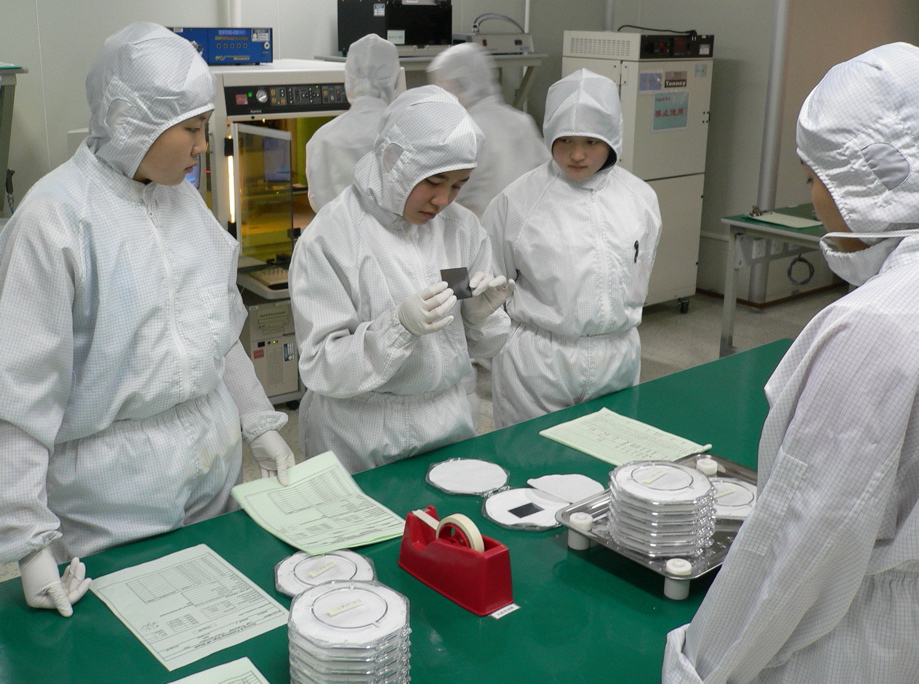

晶圆测试

整片晶圆还没切开前，会用探针台逐颗测试芯片裸 die 的关键功能。坏的 die 会被标记出来，避免后续封装浪费成本。良率越高，说明设计、工艺和生产控制越稳定。

STEP 07

切割与封装

晶圆被切成一颗颗小 die，再通过引线键合或倒装焊连接到封装基板，最后用塑封、QFN、LQFP、BGA 等形式保护起来。我们买到的 MCU，看到的是封装，不是里面那片裸硅。

STEP 08

终测与上板

封装后的芯片还要做电性测试、温度测试和功能筛选。通过测试后，芯片才会进入供应链，被焊到开发板、控制板或产品 PCB 上，变成用户能真正编程和使用的控制核心。

PCB 是把原理图变成真实硬件的桥

原理图说明“电气上怎么连”，PCB 决定“物理上怎么摆、怎么走线、怎么焊、怎么量”。很多新手以为代码跑不起来是程序问题，实际上常常是电源、地线、下载口、封装或焊接出了问题。

画第一块板前要懂的常识

不用一上来追求复杂四层板，第一块板的目标是把电源、下载、MCU、一个传感器和几个指示灯稳定跑起来。理解这些基本对象，KiCad、嘉立创 EDA、Altium 这类工具才不只是按钮集合。

焊盘 Pad

元件引脚焊接的位置。贴片 MCU 的每一个小脚都要对应一个焊盘，焊盘尺寸不合适会导致虚焊、连锡或返修困难。

走线 Trace

PCB 上的铜线，负责把信号和电源送到不同元件。普通 GPIO 可以细一些，电机、电源、LED 大电流路径则要更宽，并尽量短而直接。

过孔 Via

连接不同铜层的小孔。两层板常用过孔把顶层信号换到底层继续走线；高速和电源设计里，过孔数量、位置和回流路径都会影响可靠性。

阻焊层

常见绿色、黑色或白色表面涂层，作用是防止焊锡乱跑和铜箔氧化。阻焊开窗的位置决定哪些铜面能被焊接或测试。

丝印层

板子上的白色文字和标记，帮助识别 R1、C2、U1、接口方向和正负极。新手第一块板一定要把接口方向、芯片 1 脚和电源极性标清楚。

地平面

大面积 GND 铜皮能提供稳定参考电位，也能改善噪声和回流路径。很多奇怪问题不是代码错了，而是地线绕太远、回流路径被切断。

新手做出第一块 MCU 板子的完整流程

这不是只会点亮 LED 的玩具流程，而是把工程习惯提前建立起来：先定义功能，再画原理图、定封装、摆件、布线、检查、打样、焊接和分阶段调试。

定义功能

先写清楚板子要完成什么：例如 USB 供电、读取温湿度、点亮状态灯、保留串口调试。功能越清楚，后面选芯片和接口越不容易跑偏。

画原理图

原理图表达电气连接关系。先放 MCU、电源芯片、下载口、晶振、复位、传感器和接口，再按数据手册检查每个电源脚、BOOT 脚和调试脚是否正确。

匹配封装

每个元件都要绑定 PCB 封装。原理图符号只说明逻辑引脚，封装决定实物能不能焊上去。下单前必须核对封装尺寸、引脚间距和 1 脚方向。

布局摆件

先放接口和安装孔，再放 MCU、电源、晶振和关键传感器。去耦电容要靠近芯片电源脚，晶振要靠近时钟脚，调试口要放在容易插线的位置。

布线铺铜

先走电源和关键高速/时钟线，再走普通 GPIO。避免让信号线绕很远，避免电源线太细，铺 GND 铜皮后要检查是否被割裂。

规则检查

ERC 检查原理图电气问题，DRC 检查 PCB 间距、线宽、孔径和未连接网络。新手不要忽略这些红色报错，它们通常比肉眼更早发现致命问题。

导出 Gerber

Gerber 是交给板厂生产的文件包，通常包含铜层、阻焊层、丝印层、钻孔和外形。导出后用 Gerber 查看器再检查一次板框、方向、文字和层是否正确。

焊接与点亮

拿到板子后先测短路，再焊电源部分，确认 3.3V/5V 正常，再焊 MCU 和下载口。第一次上电不要急着全焊满，分阶段验证能大幅降低排错难度。

先把 MCU 最小系统看明白

新手做板子时最容易漏掉的不是复杂外设，而是电源、复位、下载口、晶振和去耦这些“让芯片活起来”的基础连接。

MCU 最小系统

CIRCUIT

中间是芯片本体，左侧供电和复位，右侧是 GPIO/通信总线，下方保留 SWD 或串口下载调试接口。

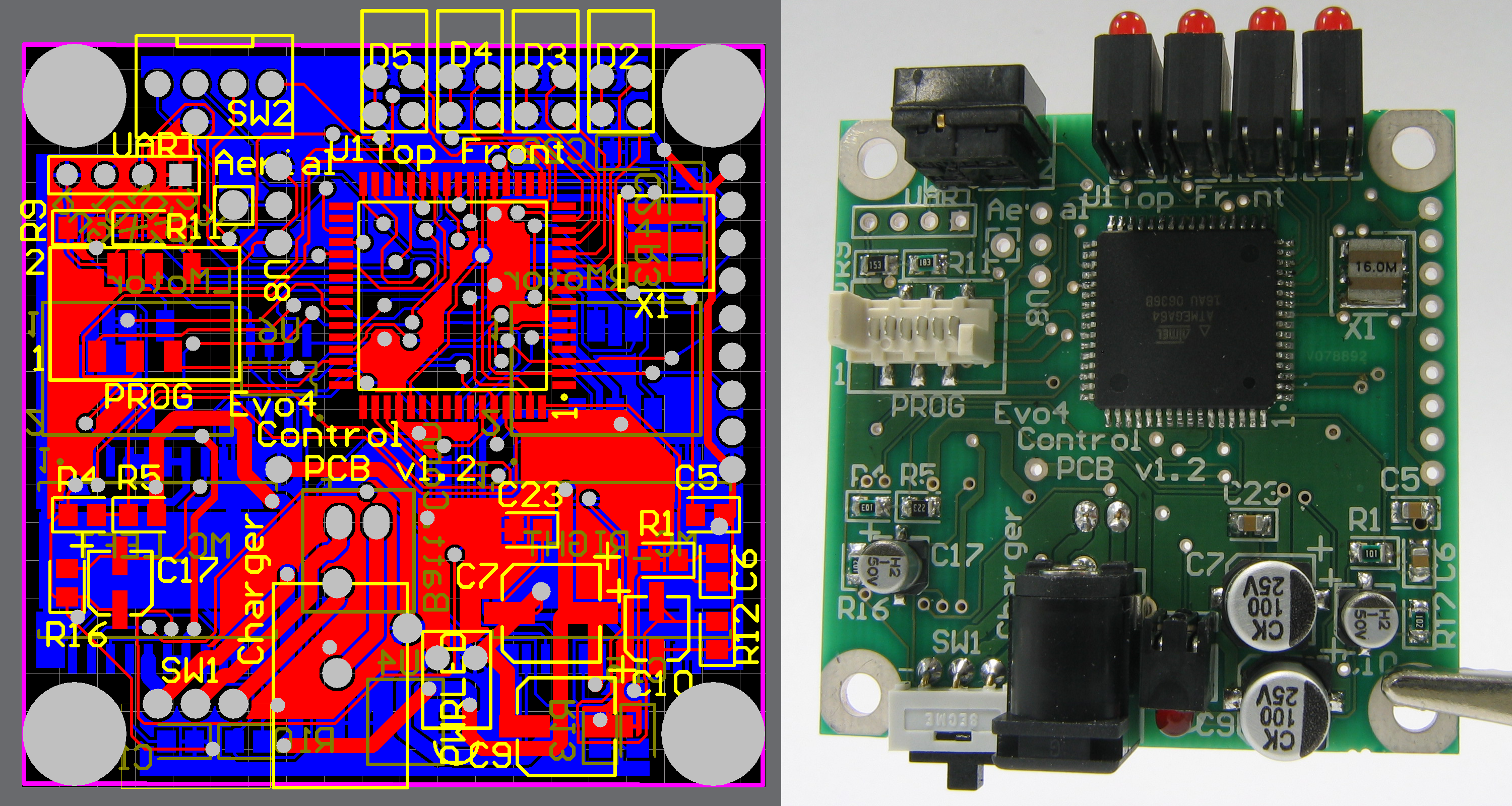

从原理图到 PCB

CIRCUIT

原理图说明怎么连，PCB 决定怎么摆、怎么走线、怎么回流。很多调试问题来自这一步。

下单打板前的检查清单

第一块板子最容易栽在很小的细节上：电源脚漏接、下载口方向反了、封装选错、地线断开、BOOT 脚状态不对。把检查清单放在设计流程里，比出错后飞线补救舒服得多。

先把最常用的对比字段拉到一起，帮助用户快速判断不同平台的定位差异。

芯片	架构	主频	无线	生态	方向
51 单片机	8051	12 MHz - 48 MHz	通常不集成	成熟	教学实验
STM32	ARM Cortex-M	32 MHz - 550 MHz	部分衍生系列集成	成熟	工业控制
ESP32	Xtensa / RISC-V	160 MHz - 240 MHz	Wi-Fi + Bluetooth	成熟	物联网
MSPM0	ARM Cortex-M0+	32 MHz - 80 MHz	通常不集成	成长中	低功耗控制

基础参数对比

参数不是越大越好，而是要和任务匹配。Flash 决定程序能写多大，RAM 决定运行时能放多少数据，GPIO 和外设决定能接多少传感器、通信模块和执行器，封装决定你能不能把它画进自己的 PCB。

芯片	架构	主频	Flash	RAM	无线	难度	典型应用
51 单片机	8051	12 MHz - 48 MHz	4 KB - 64 KB	128 B - 8 KB	通常不集成	入门	教学实验
STM32	ARM Cortex-M	32 MHz - 550 MHz	16 KB - 2 MB+	4 KB - 1.4 MB+	部分衍生系列集成	进阶	工业控制
ESP32	Xtensa / RISC-V	160 MHz - 240 MHz	外置 Flash 常见 4 MB - 16 MB	520 KB + PSRAM 可扩展	Wi-Fi + Bluetooth	进阶	物联网
MSPM0	ARM Cortex-M0+	32 MHz - 80 MHz	16 KB - 256 KB	4 KB - 32 KB	通常不集成	入门	低功耗控制
AVR	AVR 8-bit	8 MHz - 20 MHz	4 KB - 256 KB	512 B - 16 KB	通常不集成	入门	教学
PIC	PIC 8/16/32	16 MHz - 200 MHz	3.5 KB - 2 MB	256 B - 512 KB	通常不集成	进阶	工业控制
